如何利用ibidi丰富的流体耗材DIY搭建单向层流系统?

date:2024-07-12 15:24:05

  蠕动泵成本低廉,除了作为实验室常用仪器外,在剪切力实验中,蠕动泵同样能作为一个流体动力源。蠕动泵能提供一个稳定持久的单向流,无流速限制,能够循环使用培养基,进行长时间培养。

  简单的流体系统由灌流液(例如:细胞培养基)置于灭菌储液瓶中,由蠕动泵泵出后经管道流入平行板流动腔中。贴壁细胞培养在平行板流动小室中,灌流液由蠕动泵驱动流入平行板流动腔中。能对贴壁细胞施加稳定、单向的持续剪切力刺激。将5%CO2经过过滤除菌,通入储液瓶中,并将储液瓶和部分硅胶管置于37℃恒温水浴锅内,以保证刺激细胞温度稳定。


  单向层流微流体系统主要组成部件:

  1.通道载玻片/平行流动腔室载玻片


  通道载玻片/平行板流动腔室载玻片(ibidi µ-Slide I Luer)是体外研究细胞力学常用的模型之一,用来模拟体内各种细胞处于生理环境中,暴露在动态液体流作用下所受到的流体剪应力。体外细胞的代谢反应与所受到的壁面剪应力(Wall shear stress)密切相关。

  2. 蠕动泵


  蠕动泵是一种可控制流速的液体输送装置,常见的是通过重复压缩弹性管使管中内容物朝一定方向运动,其流速由管的直径和压缩速度决定。

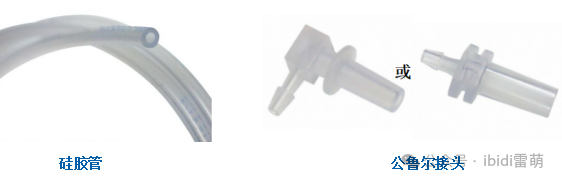

  3. 连接管道及接头



  连接管道要根据所需要的理想流速范围,选择合适大小的硅胶管管道。接头用于整个管道系统的连接。



  本系统的优势:

  1.平行板流动小室能够产生生理学范畴内的壁面剪应力:0.01-100dyn/cm2。通过蠕动泵以可控的运动力将液体注入平行板流动腔内产生剪应力;

  2.本系统组装和操作简单、方便;

  3.可在设定的时间--周期内研究稳定剪应力对细胞的影响;也可以随实验需求调节流速和剪应力;

  4.细胞可在流动条件下生长,能够在显微镜下随时观察生长状态;或者利用视频显微镜实时监控细胞状态。

  应 用:

  1.模拟体内血液流动产生的血流剪切力,研究不同剪应力下白细胞和内皮细胞之间的动态粘附作用或白细胞受体--配体间的相互作用等;

  2.利用平行板流动小室产生剪应力模拟肿瘤细胞的体内生长环境,从而研究肿瘤细胞的增殖、吸附和转移机制;

  3.细胞趋化实验中作为药物测试体系,基于白细胞--内皮细胞粘附过程作为新药物的运输体系。

  哪款载玻片最适合您的实验?

  ibidi提供多种不同容量和几何形状的通道载玻片/平行板流动小室,可满足您不同实验的需求!


  通道载玻片/平行板流动小室对不同剪切应力范围的适用性取决于通道的高度。


  本系统(蠕动泵)也有其局限性:

  1.其体积限制,无法与培养箱套用;

  2.无法进行脉冲流和振荡流的模拟;

  3.由于其泵头是用挤压方式提供动力,对于流经的细胞有机械刺激,无法做活细胞滚动粘附实验。

  如果您的实验需要实现脉冲流或振荡流,我们也有ibidi公司专业设计的剪切力实验泵,采用空气压为动力源。稳定、精确。ibidi pump system 泵系统能够实现长时间的剪切力实验,循环使用培养基,节约试剂,并且有软件控制,不仅能模拟单向层流,还能够模拟心脏跳动的脉冲流和局部湍流的振荡流。体积小巧,能够放在培养箱中,保持培养的温度的pH值,并且能和很容易和显微镜配合,随时观察培养的细胞。非常适合进行专业的剪切力实验。


  如需了解更多详情,可来电详询或查看我司公众号“ibidi雷萌”流体剪切力合集的相关内容。
